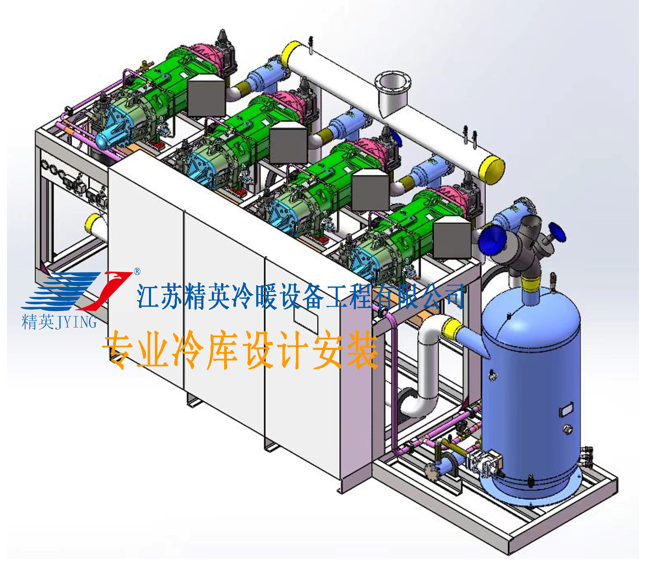

压缩机从蒸发器中吸气，经压缩后，进人油分离器，利用流速降低及离心力的原理和机械过滤的作用，将蒸气中携带的油分离，然后进人水冷式冷凝器，冷凝成饱和液体贮存在贮液器中。贮液器既可以起到液封的作用，还能贮存液体和调节供液量。液体制冷剂经贮液器的出液阀进入干燥过滤器，去除制冷剂中的杂质和水分，以免引起系统在热力膨账网处发生脏堵或冰堵。然后制冷剂再进入回热器，被从盘管出来的蒸气过冷，它不仅防止压缩机的液击，而且提高制冷量和减少有害过热。过冷后的液体制冷剂经电磁闵7进人热力膨胩阀，电磁阀在系统中起开闭作用，和压缩机电动机同时动作。压缩机启动时电磁网通电开启，使系统接通，压缩机停机时，电磁阀断电关闭，系统切断，这样可防止大量液体制冷剂进入蒸发器，以免下次压缩机启动时产生湿沖程。制冷剂经热力膨胀阀节流减压后压力和温度都降低，然后经截止阀和分液器分别进入冷库的各组蒸发器 （盘管）。截止阀是为检修热力膨账网时，将它关闭，切断系统，避免空气进人系统或系统中的制冷剂大量外泄。为保证运行的经济和安全还安装了高低压力控制器，使装置的高、低压力控制在某一数值，从而使高压不致过高以保护机器的安全运行，低压不致过低以保证运行的经济性。温度控制器是使库温控制在所需要的数值内。此外对冷量较大的制冷压缩机，为了安全运行还装有油压继电器。
