简介
油冷却器根据热交换的介质不同可以分为风冷式油冷却器和水冷式油冷却器，主要用来冷却液压油和润滑油；油冷却器广泛应用于塑料机械、工程机械、矿山机械、汽车、钢铁、风电、航天等各行业。
油冷却器的种类比较多，水冷式油冷却器分为管式油冷却器和板式油冷却器，其中板式油冷却器又分为可拆板式油冷却器(可拆板式换热器)和钎焊板式油冷却器(钎焊板式换热器)；风冷式油冷却器分为管片式和板翅式。
作用
液压系统和润滑系统是各个机械设备上的重要组成部分。液压系统在工作的时候需要持续的保持高压力而会产生大量的热量，在长时间工作后油温就会升高。如果没有及时的把热量散发出，会导致系统的密封元件老化、损坏，而且油的粘度随着油温升高而变低，油压也达不到工作的要求。为保证机组安全可靠地运行。必须把油温控制在规定的范围内。润滑系统的油温升高主要原因虽然和液压系统不同，但是同样需要把油温控制在规定的范围内。
特点
油冷却器的特点(分类介绍)：
1、水冷式油冷却器采用水作为介质和油进行热交换，优点是冷却效果比较好，可以满足油温比较低的要求(将油温可以降到40℃左右，缺点是必须要在有水源的地方才能使用。
2、风冷式油冷却器采用空气作为介质和油进行热交换，优点是以空气作为冷却源，基本上不局限使用的地方，而且环保，缺点是由于受到环境温度的影响，在气温较高时，不能使油温降到理想的温度(风冷一般很难把油温降到只高出环境温度5~10℃)。
注意问题
板片型式或波纹式应根据换热场合的实际需要而定。对流量大允许压降小的情况，应选用阻力小的板型，反之选用阻力大的板型。根据流体压力和温度的情况，确定选择可拆卸式，还是钎焊式。确定板型时不宜选择单板面积太小的板片，以免板片数量过多，板间流速偏小，传热系数过低，对较大的换热器更应注意这个问题。
流程指板式换热器内一种介质同一流动方向的一组并联流道，而流道指板式换热器内，相邻两板片组成的介质流动通道。一般情况下，将若干个流道按并联或串联的方式连接起来，以形成冷、热介质通道的不同组合。
流程组合形式应根据换热和流体阻力计算，在满足工艺条件要求下确定。尽量使冷、热水流道内的对流换热系数相等或接近，从而得到较好的传热效果。因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。虽然板式换热器各板间流速不等，但在换热和流体阻力计算时，仍以平均流速进行计算。由于“U”形单流程的接管都固定在压紧板上，拆装方便。
在板式换热器的设计选型使，一般对压降有一定的要求，所以应对其进行校核。如果校核压降超过允许压降，需重新进行设计选型计算，直到满足工艺要求为止。

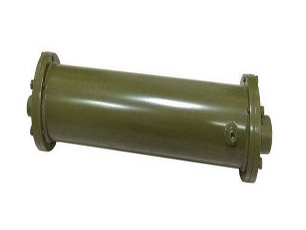

油冷性能
1、传热面积广：本冷却器的传热管采用铜管螺纹式的设计，其接触面积广，故传热效果比一般平滑传热管要高。
2、传热良好：本系列铜管是用铜管直接旋烧加工，使传热管一体化，故传热良好且确实，没有焊点脱落造成传热不佳之处。
3、能适合大流量：传热管支数减少，使用油液流畅面积增大，且能防止压力的损耗。内配有隔板引导流向，能产生弯曲流向，增长流程，发挥效力。
4、良好的传热管：采用导热性良好的99.9%纯铜，为最适合散热的冷却管。
5、不漏油：因板管与本体采用一体化设计，可以避免水与油混合的困扰，同时在出厂前经过气密测试确实紧密，故能达到防漏的目的。
6、装配容易：脚座可360度自由转动，对于本体随意更换方向及角度装配，通过脚座可直接焊接在母机或油槽的任何位置，既方便又简单。
7、螺旋导流板引导油成螺旋形均匀连续流动，克服了传统折流产生的换热死角，换热效率高，压力损失小。
8、水流有二流程和四流程，流量有大流量（导流板大导程）小流量（导流板小导程），品种多样，可满足各种要求。
