膜片式

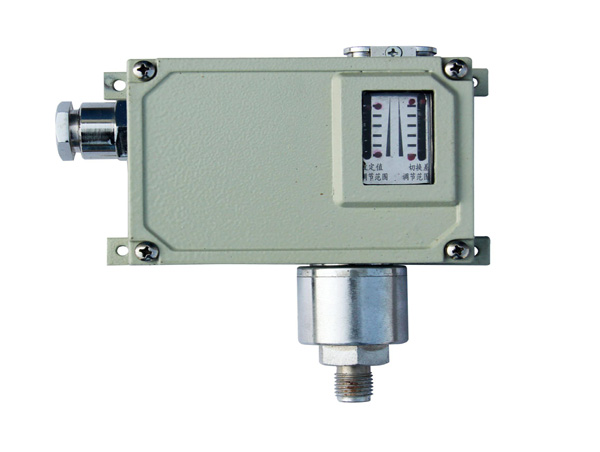

采用膜片式传感器和无泄漏活塞式的传感器二种型式，D500/18D膜片式传感器可用于空气等中性气体和润滑油，轻燃油等液体介质。控制器的设定值可调，调节范围—0.1……1.6MPa。
特点
可用于真空
本控制系统是超小型设计，允许开关动作频率较高100次/分且抗振性特别好。
工作粘度：<1×10-3m2/s
开关元件：微动开关
环境温度：-25～55℃
介质温度：-25～80℃
外壳防护等级：IP54（符合DIN40050，与GB4208中IP54相当）
安装位置：压力接口垂直向下（允许倾斜150）
抗振性能：Max:100m/s2
重复性误差：≤2.5%
触点容量：AC 220V 6A（阻性）
（若有特殊要求，可参见我厂编制的应用手册介绍）
核电1E级
控制器采用波纹管式传感器，可用于腐蚀性气体和液体介质，控制器设定值可调，调节范围-0.1～6.3MPa。
特点
抗地震：满足大亚湾核电站及秦山二期工程要求
耐老化：在45℃环境温度下工作寿命达10年
耐幅照：耐幅照剂量达2×104 Gy
耐腐蚀
工作粘度：<1×10-3 m2/s
开关元件：微动开关
外壳防护等级：IP66
环境温度：-40～50℃
介质温度：0～120℃
抗振性能：40m/s2
重复性误差：≤1%
触点容量：AC 220V 6A （阻性）
□ 规格
船用膜片
可作为无侵蚀气体和液体压力到达极限值时的信号装置，或作为压力调整器的电路接触开关之用。
控制器体积小，重量轻，适用于飞机，船舶，车辆密集安装的要求，且具有调整动作压力，方便控制准确可靠，可直接安装于现场管道上等优点。
控制器不适用下列情况
对铝及铜有侵蚀性的介质。
大粘度或能结晶介质，压力有剧变的介质。
技术要求

技术特点
国产压力控制器能够适合各类工业现场，能够理想的替代国外同类产品。
且性能稳定可靠精度：±0.5 % 重复性：± 0.5. %
结构简单，无可拆卸部件
SPDT或DPDT输出；铸铝外壳（特殊外壳可订做），可选防爆；
多种压力及电气接口可选量程:0~40Mpa可选。
技术规格
测量介质：无腐蚀作用的气体、液体或蒸汽等
外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖
设定点精度：±0.5%
切换差：分为可调和不可调两种（参考选型数据表）
重复性误差：<1%
压力接口：标准M20*1.5螺纹（可根据现场需要，特殊定制）
电气接口：M20*1.5 螺纹接口（可根据现场需要，特殊定制）
开关输出：一个单刀双掷（SPDT）输出（开关可接'常开型'或者“常闭型”）
环境温度;-40℃~+85℃（其他温度可用远传）
环境湿度：5%~95%
使用寿命：105次循环
抗振性： <Max.2g
外壳保护等级：IP66
国内现状
由于国内工业日益增多，导致压力控制器市场逐渐泛滥，民用工用使用情况混合。
事实上，要生产出优的压力控制器并不是一件很简单的事。首先是选材，其次是生产过程的工艺控制；质量精度较差控制器普遍表现在结构形式上面，纯触点表现为精度较差。控制器动作呆滞不给出信号，民用控制器做工业使用，使用周期短，性能不稳定，耐压低。
如果希望压力控制器安装后能可靠的工作，一定要挑选正规的厂家购买。
安装
编辑

　　1、选用控制器使预定设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20[%]~80[%]。
　　2、控制器要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。
　　3、安装电缆时，应选择合适的电缆外径，并将电缆引入处的压紧的螺母拧紧，以免电缆松动，并防止水或灰尘的渗入。
　　4、对于有压力峰值及脉冲压力的受控液体介质，可在控制器的接口上安装一个压力冲击阻尼器，以消除不利影响。
　　5、通断电流不能大于额定值。
　　6、安装（或拆卸）控制器时要特别注意：
　　1） 安装（或拆卸）必须用扳手夹持传感器的平面部份，绝对防止传感器和开关壳体发生相对转动。
　　2） 当传感器接口为内螺纹时，管道接头旋入传感器内深度不可超过12mm。
调整方式

例一
选用型号D504/7DZ订货号为0817308的压力控制器，要求将压力上升至1.5MPa（上切换值）发出触点信号，其操作步骤参见下述。
　　打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。
顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在1.5MPa处切换。
旋紧锁紧器，调节压力校验台的压力，使压力在1.5MPa上下来回变化，检验压力上升时，触点的切换值是否是1.5MPa，此值即为要设定的上切换值。其对应的下切换值应是1.5MPa
减去切换差0.9MPa（左右），即为0.6MPa（左右）。
例二
选用型号D504/7DZ订货号为0817708的压力控制器，要求将压力下降至5MPa（下切换值）发出触点信号，其操作步骤参见下述。
　　开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用扳手夹持传感器的平面部份，绝对防止开关壳体和传感器发生相对转动。
　　将压力加至5MPa，此值可从标准压力计中读出。
　　逆时针旋动设定值调节螺杆，使设定值由小变大，直至开关触点在5MPa处切换。
　　旋紧锁紧器，调节压力校验台的压力，使压力在5MPa上下来回变化，检验压力下降时，触点的切换值是否是5MPa，此值即为要设定的下切换值。其对应的上切换值应是5MPa加上切换差1.5MPa（左右），即为6.5MPa（左右）。
