科研冷库

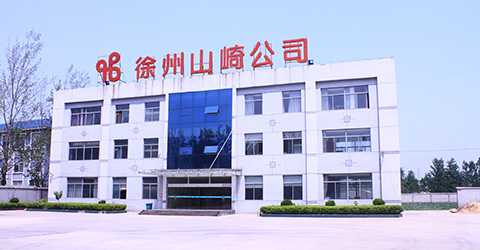

徐州山崎农产品技术研发有限公司

发布时间:2022-02-09人气:157

徐州山崎农产品技术研发有限公司是一家中日合资企业,集农产品种植,加工的技术研发,销售为一体的出口创汇企业.

(一)、工程概述及本次设计范围:
1、保鲜库7间:
  1#外形尺寸(LxWxH)m:  17*17*6.5   1间
  1#外形尺寸(LxWxH)m:  17*17.5*6.5   1间
  1#外形尺寸(LxWxH)m:  17*20.5*6.5   1间
  1#外形尺寸(LxWxH)m:  20*17.5*6.5   4间
   库内温度:±2℃
2、预留2间
  外形尺寸(LxWxH)m:  19*9*6.5   1间
      外形尺寸(LxWxH)m:  19*20*6.5   1间
(二)、制冷系统:
本工程采用氟利昂(R22)制冷系统的制冷工质。
氟利昂系统压缩机采用螺杆机组。
冷凝器:采用蒸发式冷凝器
供液方式:
方案一:桶泵供液
方案二:直膨供液
融霜方式:
方案一:热氟融霜
方案二:水冲霜
氟利昂(R22)系统:
方案一:选用桶泵供液
保鲜库7间:
1、蒸发温度为-10℃系统:在综合初投资考虑的基础上,保鲜库7间共选用一套系统。
  选用开利60P+120P*2的并联机组一套,在-10℃/35℃工况下,该机组总制冷量为548.1kW,功率为191.95kW, 选用一个5方桶泵,二方的储液器,1#-3#保鲜库每间选用一台DL600的冷风机,4#-7#保鲜库每间选用一台DL800的冷风机,总的用电功率约为245.65kw
方案二:选用直膨供液
保鲜库8间:
1、蒸发温度为-10℃系统:在综合初投资考虑的基础上,保鲜库8间共选用一套系统。
  选用开利60P+120P*2的并联机组一套,在-10℃/35℃工况下,该机组总制冷量为548.1kW,功率为191.95kW,1#-3#保鲜库每间选用DL600的冷风机,4#-7#保鲜库每间选用一台DL800的冷风机,总的用电功率约为238.15kw
螺杆并联机组配置单
序号设备及部件名称型号品牌
1压缩机
开利
2油分离器

3虹吸灌

4油过滤器

5过滤芯

6油冷却器

7油流组件

8供液过滤器

9干燥过滤芯

10吸气过滤器

11吸气滤芯

12经济器

13经济器干燥过滤器

14经济器电磁阀

15经济器膨胀阀

16截止阀

17并联机组控制器

18高低压控制器

19高/低压压力表

20交流接触器,热继

21贮液器

 (三)、主要制冷设备特点:
1、无与伦比的性能
   空调或冷冻工况       高效的专利几何型设计       全球领先的加工工艺
2、完美的符合匹配
  无级能量调节100%-15%  部分负荷时内部VI补偿      简单的双电磁阀控制
3、可靠的SK或NSK滚动轴承
  良好的密封减少负荷   寿命长,维修保养期间无须检查更换  强大的推力轴承设计
 无须油泵
4、卓越的品质和可靠性
  100%工厂运行测试部件更少断裂与停机几率小“33点”过程检查
5、内置单向阀,安全阀
  内置单向阀有效防止关机反转带来的转子磨损安全阀有效保障压缩机安全运行
6、高强度电机Y-△转换启动或直接启动
  高电机效率吸气口配有滤网热保护集成NTC绕阻传感器
  滑动配合提高电机适用性适用于所有的标准电压
7、更高的效率
  Paragon全系列均能实现经济器运行多款压缩机实现了变频和滑阀的双重控制调节容量,运行更节能
8、维修&安装便捷
  半封闭式设计拆装简单
  外置油过滤器,寿命长、易更换预制油系统管理附件
